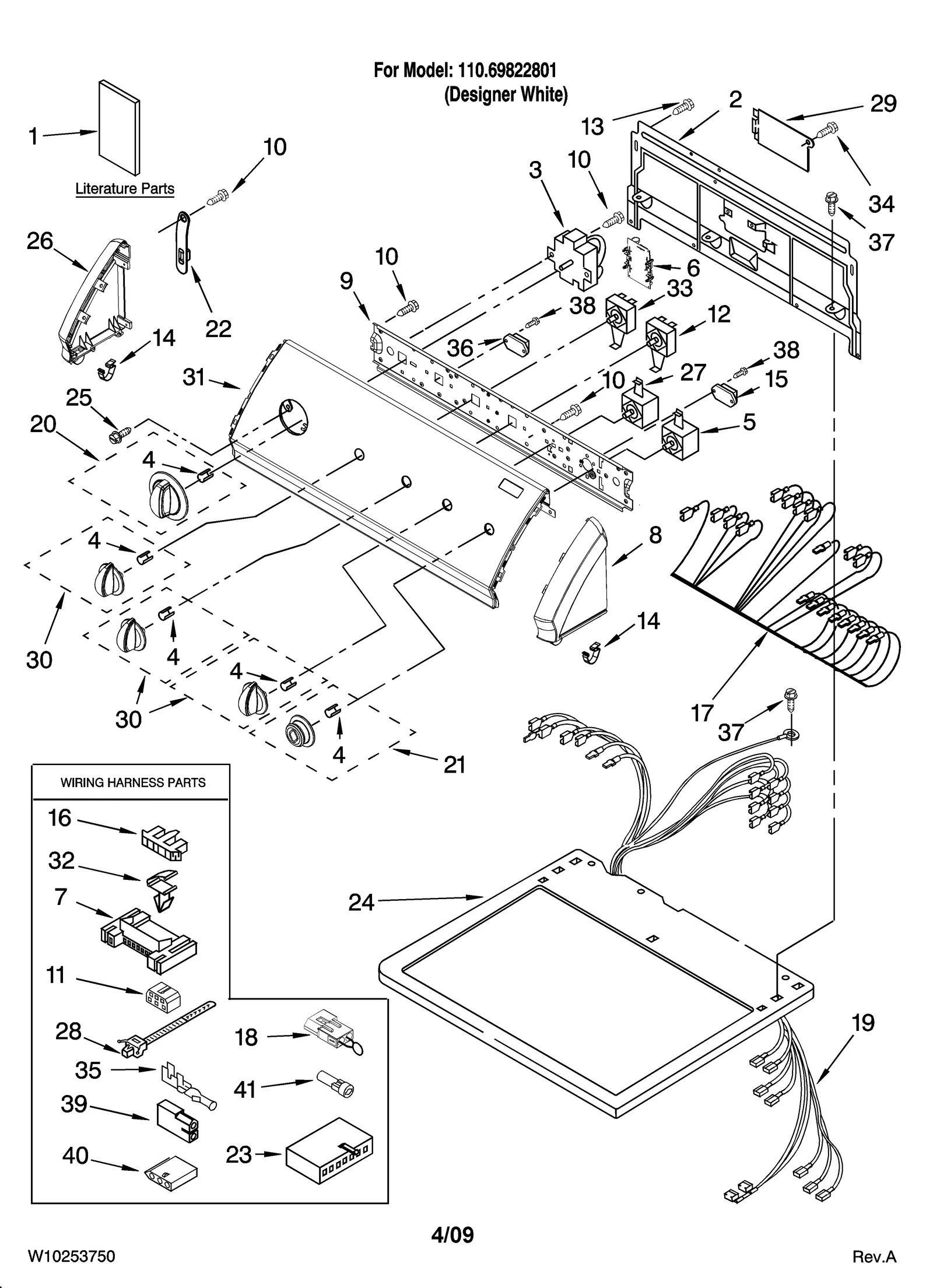

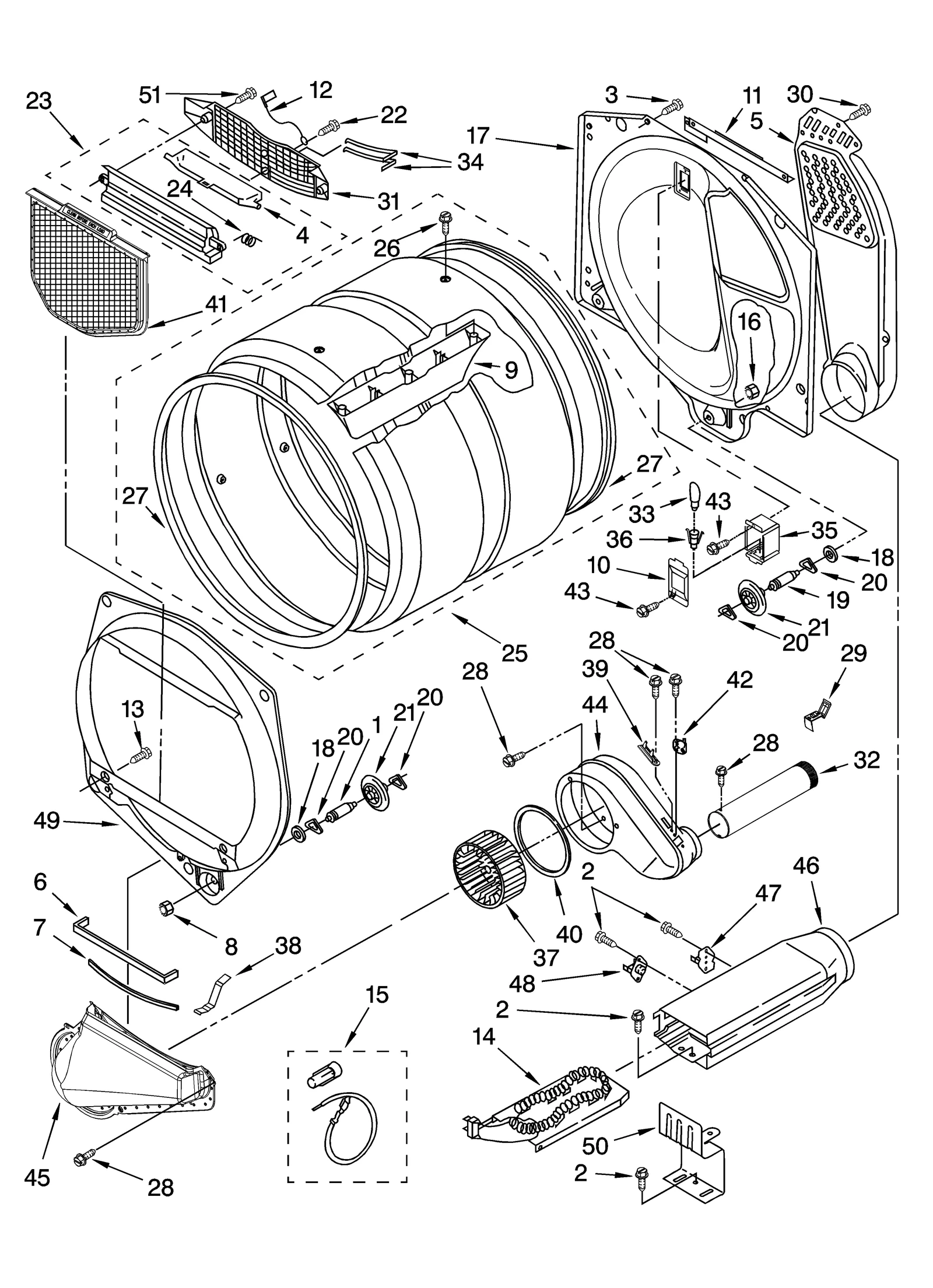

Model Whirlpool 110.69822801 Dryer (Kenmore 11069822801) – Common Parts & Diagrams

1D
Repair Parts List
Repair Parts List WPL W1011253750 Contact Us For Availability
View on Model
1E
(338471) (ALT.)
(338471) (ALT.) WPL N/P Contact Us For Availability
View on Model
1F
Dryer Do-It-Yourself Repair Manual
Dryer Do-It-Yourself Repair Manual WPL 787207 Contact Us For Availability
View on Model
6
Dryer Electronic Control Board
Dryer Electronic Control Board WPL W10116565 Contact Us For Availability
View on Model
9
Bracket
Bracket WPL 8559504 Contact Us For Availability
View on Model
11
Connector
Connector WPL 3347243 Contact Us For Availability
View on Model
16
Dryer Timer Wire Harness Connector
Dryer Timer Wire Harness Connector WPL 3397269 Contact Us For Availability
View on Model
17
Dryer Wire Harness
Dryer Wire Harness WPL 8530005 Contact Us For Availability
View on Model
18
Varistor
Varistor WPL 8283297 Contact Us For Availability
View on Model
19
Dryer Wire Harness
Dryer Wire Harness WPL W10186077 Contact Us For Availability
View on Model
21
Dryer Control Knob
Dryer Control Knob WPL W10192635 Contact Us For Availability
View on Model
23
Dryer 7-Circuit Wire Harness Connector
Dryer 7-Circuit Wire Harness Connector WPL 3936150 Contact Us For Availability
View on Model
24
Dryer Top Panel
Dryer Top Panel WPL 8559781 Contact Us For Availability
View on Model
27
Dryer Cycle Selector Switch
Dryer Cycle Selector Switch WPL 3405151 Contact Us For Availability
View on Model
31
Dryer Control Panel Assembly
Dryer Control Panel Assembly WPL W10209577 Contact Us For Availability
View on Model
39
Receptacle
Receptacle WPL 717252 Contact Us For Availability
View on Model
41
Plug
Plug WPL 351297 Contact Us For Availability
View on Model
NI
Appliance Touch-Up Paint, 0.6-oz (Graphite)
Appliance Touch-Up Paint, 0.6-oz (Graphite) WPL 80051 Contact Us For Availability
View on Model
NI
Paint (White)
Paint (White) WPL 799344 Contact Us For Availability
View on Model
