Model LG SJ3 – Common Parts & Diagrams
Common parts from model LG SJ3
251

LGE AGU74229203 LGE AGU74229203 Contact Us For Availability
252

Button LGE MBG66105301 Contact Us For Availability
253

Speaker,Woofer LGE EAB62851801 Contact Us For Availability
254

Speaker,Tweeter LGE EAB62870201 Contact Us For Availability
255

Damper LGE MCQ32325007 Contact Us For Availability
256

Holder LGE MEG64922301 Contact Us For Availability
258

Damper LGE MCQ62096416 Contact Us For Availability
262

Cover LGE MCK69407001 Contact Us For Availability
263

Holder LGE MEG63340701 Contact Us For Availability
264

Foot LGE MDP62707001 Contact Us For Availability
300

Power Cord,Attach LGE EAD60816750 Contact Us For Availability
300

Power Cord LGE EAD60816727 Contact Us For Availability
300W

Power Cord,Detach LGE EAD61891001 Contact Us For Availability
461

SCREW,DRAWING LGE 1SZZR-0098L Contact Us For Availability
463

SCREW,DRAWING LGE 1SZZR-0098G Contact Us For Availability
502

Screw,Customized LGE 1SZZR-0097D Contact Us For Availability

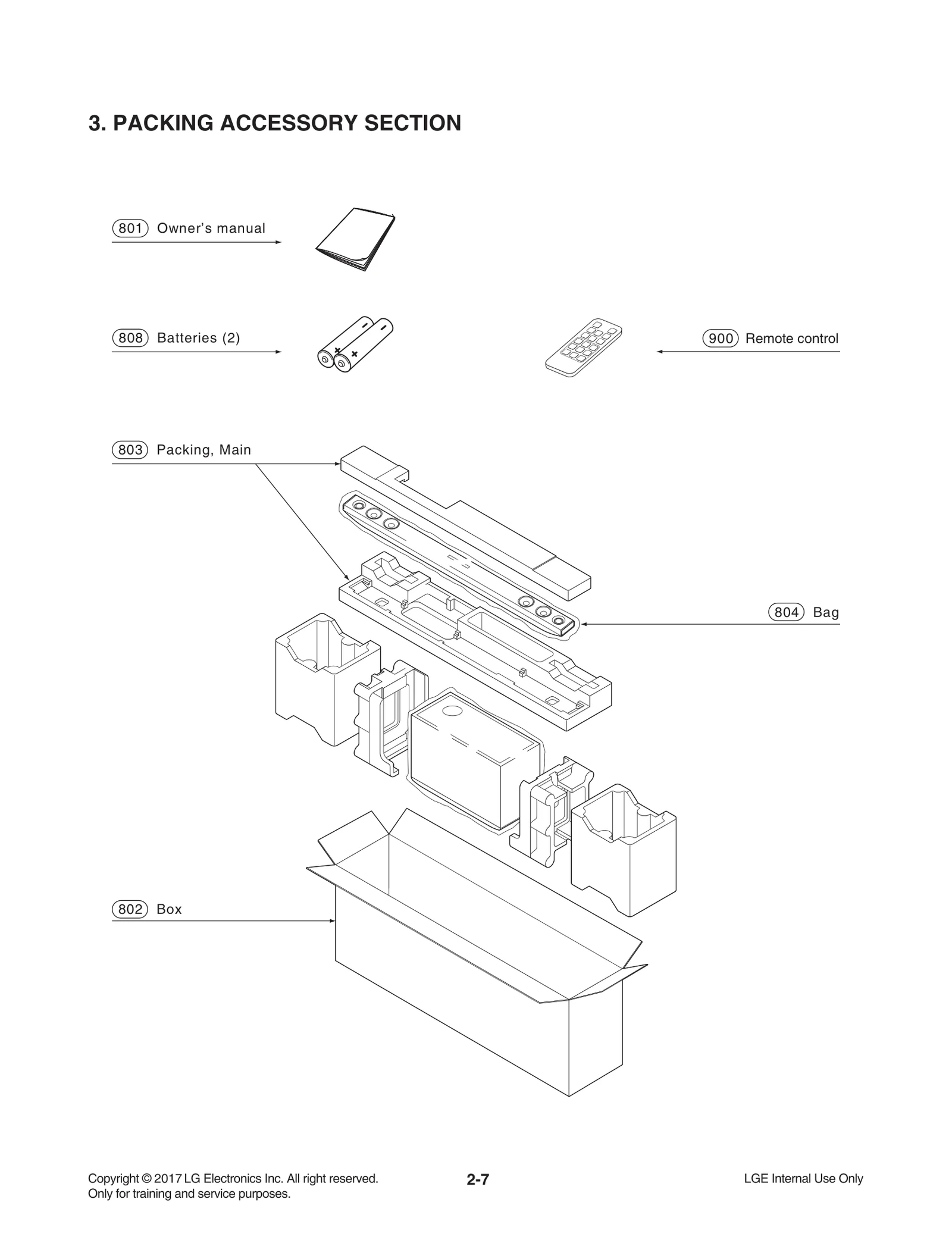

801

Manual Assembly,Owners LGE AFN77537636 Contact Us For Availability
802

Box,Master LGE MAY67493537 Contact Us For Availability
803

Packing LGE MFZ65354601 Contact Us For Availability
804

Bag LGE MAF64727401 Contact Us For Availability
808

BATTERY LGE 534-008C Contact Us For Availability
900

Remote Controller Assembly LGE AKB74815376 Contact Us For Availability
950

Screw,Customized LGE 353M050N Contact Us For Availability
951

Panel Assembly,Rear LGE AGL75494306 Contact Us For Availability
952

Damper LGE MCQ68688602 Contact Us For Availability
953

Cable,FFC LGE EAD62131521 Contact Us For Availability
954

Socket,Power LGE EAG63233204 Contact Us For Availability
955

SCREW,DRAWING LGE 1SZZR-0098A Contact Us For Availability
956

Duct LGE MCZ63611901 Contact Us For Availability
958

Duct LGE MCZ63631801 Contact Us For Availability
959

Foot LGE MDP61844201 Contact Us For Availability
960

Gasket LGE MDS63984601 Contact Us For Availability
961

Sheet LGE MHK65489401 Contact Us For Availability
A42

Panel Assembly,Front LGE AGL75556404 Contact Us For Availability
A43

PCB Assembly LGE EBR83426001 Contact Us For Availability
A44A

Frame Assembly LGE ADV74467708 Contact Us For Availability
A44B

Case Assembly LGE ABQ74102006 Contact Us For Availability
A45W

PCB Assembly LGE EBR83736201 Contact Us For Availability
A46

LFS Total PCB Assembly LGE EBT64442802 Contact Us For Availability
A47

PCB Assembly,Power LGE EBR83635801 Contact Us For Availability
A52

Module,Bluetooth LGE EAT62833601 Contact Us For Availability
A54W

Module,RF Full Module(RxTx) LGE EAT63117401 Contact Us For Availability
A900

Active Woofer LGE TCG36648029 Contact Us For Availability
A900W

Board Assembly,Sub LGE AAX75349432 Contact Us For Availability
AR500

Resistor,Array LGE EBC32260601 Contact Us For Availability
BD900

Diode,Bridge LGE EAH31952201 Contact Us For Availability
BD901

Diode,Bridge LGE EAH42986602 Contact Us For Availability
C6A3

CAPACITOR,FIXED CERA LGE 0CK104CK56A Contact Us For Availability
C7C5

Capacitor,Ceramic,Ch LGE 0CK104DKG6A Contact Us For Availability
C302

Capacitor,Ceramic,Ch LGE 0CK104CKG6A Contact Us For Availability
C502

Capacitor,AL,Chip LGE EAE60659101 Contact Us For Availability
C503

Capacitor,Ceramic,Ch LGE EAE32166101 Contact Us For Availability
C511

Capacitor,Ceramic,Chip LGE 0CK331BKFDA Contact Us For Availability
C522

Capacitor,Ceramic,Ch LGE 0CK104BH56A Contact Us For Availability
C562

Capacitor,Ceramic,Ch LGE 0CC100BKF1A Contact Us For Availability
C564

Capacitor,Ceramic,Chip LGE 0CK102BF56A Contact Us For Availability
C636

Capacitor,Ceramic,Chip LGE 0CK475DF40A Contact Us For Availability
C640

Capacitor,Ceramic,Ch LGE 0CZZB00035A Contact Us For Availability
C656

Capacitor,Ceramic,Chip LGE EAE58111001 Contact Us For Availability
C679

Capacitor,Ceramic,Ch LGE 0CK104BF56A Contact Us For Availability
C680

Capacitor,Ceramic,Chip LGE 0CH1223K562 Contact Us For Availability
C686

Capacitor,Ceramic,Chip LGE EAE52158501 Contact Us For Availability
C707

Capacitor,Ceramic,Ch LGE 0CK101BK4EA Contact Us For Availability
C746

Capacitor,Ceramic,Chip LGE 0CH1333K562 Contact Us For Availability
C747

CAPACITOR,FIXED ELEC LGE 0CE337WJ6D8 Contact Us For Availability
C756

Capacitor,Ceramic,Chip LGE EAE36194101 Contact Us For Availability
C767

Capacitor,Ceramic,Chip LGE EAE37475001 Contact Us For Availability
C773

Capacitor,Ceramic,Ch LGE 0CK104DN56A Contact Us For Availability
C777

Capacitor,Ceramic,Chip LGE 0CK103DN56A Contact Us For Availability
C783

Capacitor,Ceramic,Chip LGE 0CH1562K562 Contact Us For Availability
C900

Capacitor,AL,Radial LGE 0CE686JV6A0 Contact Us For Availability
C901

Capacitor,Ceramic,Radial LGE EAE42617701 Contact Us For Availability
C902

Capacitor,Ceramic,Radial LGE EAE42618801 Contact Us For Availability
C920

Capacitor,Film,DIP LGE EAE50550201 Contact Us For Availability
C920

Capacitor,Film,DIP,DC LGE EAE50550202 Contact Us For Availability
C921

Capacitor,AL,Radial LGE 624-085D Contact Us For Availability
C922

Capacitor,Ceramic,Axial LGE 0CN1040K949 Contact Us For Availability
C923

CAPACITOR POLYESTER(MYLAR) CD- LGE 0CQ1041N409 Contact Us For Availability
C924

Capacitor,Film,DIP LGE EAE41288101 Contact Us For Availability
C925

Capacitor,Ceramic,Radial,Disc LGE 624-087S Contact Us For Availability
C950

Capacitor,AL,Radial LGE EAE63162002 Contact Us For Availability
C953

Capacitor,AL,Radial LGE 0CE105BK638 Contact Us For Availability
CABLE2

Cable,FFC LGE EAD62130028 Contact Us For Availability
CABLE3

Cable,FFC LGE EAD62096302 Contact Us For Availability
CM901

Capacitor,Film,Box,X-CAP LGE EAE61103302 Contact Us For Availability
CM901

Capacitor,Film,Box LGE EAE61103301 Contact Us For Availability
CN500

Connector,Wafer LGE 6630R3S006A Contact Us For Availability
CN501

CONNECTOR (CIRC),FFC LGE 6630XE00108 Contact Us For Availability
CN503

Connector,FFC/FPC/PIC LGE EAG61090452 Contact Us For Availability
CN504

Connector,Wafer LGE EAG62611102 Contact Us For Availability
CN601

Connector,BtoB LGE EAG63717513 Contact Us For Availability
CN703

Connector,Wafer LGE EAG63514501 Contact Us For Availability
CN704

Connector,Wafer LGE EAG62569901 Contact Us For Availability
CN900

Connector,BtoB LGE EAG63270301 Contact Us For Availability
D502

DIODE,ZENERS LGE 0DZPH00088A Contact Us For Availability
D702

DIODE,SWITCHING LGE 0DSRM00148A Contact Us For Availability
D921

DIODE,RECTIFIER LGE 0DR104009BA Contact Us For Availability
D950

Diode,Rectifier LGE EAH63554701 Contact Us For Availability
D950

DIODE,RECTIFIERS LGE 0DRVH00020A Contact Us For Availability
D950

Diode,Switching LGE EAH31951401 Contact Us For Availability
F900

FUSE,SLOW BLOW LGE 0FS5001B51D Contact Us For Availability
IC500

IC,Voltage Detector LGE EAN61547501 Contact Us For Availability
IC501

IC,Digital Signal Processors LGE EAN62930801 Contact Us For Availability
IC503A

S/W,System Program LGE SAA38921201 Contact Us For Availability
IC504A

S/W,System Program LGE SAA38921101 Contact Us For Availability
IC602

IC,LDO Voltage Regulator LGE EAN62780901 Contact Us For Availability
IC608

IC,DC,DC Converter LGE EAN64151201 Contact Us For Availability
IC609

IC,DC,DC Converter LGE EAN64048801 Contact Us For Availability
IC610

IC,Analog Switch LGE EAN62871401 Contact Us For Availability
IC920

IC,HIC LGE EAN61669101 Contact Us For Availability
IC920

IC,PWM Controller LGE EAN64091901 Contact Us For Availability
IC950

IC,Voltage Reference LGE EAN60911701 Contact Us For Availability
JK500

Jack,Phone LGE 6612F00091C Contact Us For Availability
JK501

Connector,USB LGE EAG62571101 Contact Us For Availability
JK502

Jack,Fiber Optic LGE EAG37842006 Contact Us For Availability
JK502

Jack,Fiber Optic LGE EAG37842010 Contact Us For Availability
L504

Filter,Bead LGE EAM42641607 Contact Us For Availability
L508

Filter,Bead LGE EAM62151001 Contact Us For Availability
L603

Inductor,Wire Wound,Chip LGE EAP62506408 Contact Us For Availability
L604

Inductor,Wire Wound,Chip LGE EAP61607101 Contact Us For Availability
L604

Inductor,Wire Wound,Chip LGE EAP61747403 Contact Us For Availability
L606

Inductor,Wire Wound,Chip LGE EAP62506419 Contact Us For Availability
L606

Inductor,Wire Wound,Chip LGE EAP62506407 Contact Us For Availability
L709

Coil,Choke LGE EAP62526301 Contact Us For Availability
LD302

LED,Chip LGE EAV62832701 Contact Us For Availability
LF901

Filter,Line Noise LGE EAM61230103 Contact Us For Availability
PC900

Photo,Coupler LGE EAV59176001 Contact Us For Availability
PC900

Photo,Coupler LGE EAV61473101 Contact Us For Availability
PN900

CONNECTOR (CIRC) LGE 561-292B Contact Us For Availability
Q302

TRANSISTOR KRA103S-T1(PC)22-22 LGE 0TR103009AC Contact Us For Availability
Q601

TR,Bipolar LGE 0TR103009AM Contact Us For Availability
Q708

TR,Bipolar LGE 0TR150409AC Contact Us For Availability
R7B0

RESISTOR,CHIP LGE 0RH1001C622 Contact Us For Availability
R7B4

Resistor,Chip LGE 0RH6200C622 Contact Us For Availability
R7B9

Resistor,Chip LGE 0RH2201C622 Contact Us For Availability
R300

Resistor,Chip LGE 0RH3300C622 Contact Us For Availability
R306

RESISTOR CHIP 820 1/10W 5 D.R LGE 0RH8200D622 Contact Us For Availability
R307

Resistor,Chip LGE 0RH6800D622 Contact Us For Availability
R308

Resistor,Chip LGE 0RH7500D622 Contact Us For Availability
R501

Resistor,Chip LGE 0RH4701C622 Contact Us For Availability
R503

Resistor,Chip LGE 0RJ1203C678 Contact Us For Availability
R507

Resistor,Chip LGE 0RJ3900C477 Contact Us For Availability
R518

RESISTOR,METAL GLAZE LGE 0RJ5103C677 Contact Us For Availability
R520

Resistor,Chip LGE 0RH2202C622 Contact Us For Availability
R552

Resistor,Chip LGE 0RH0000C622 Contact Us For Availability
R556

Resistor,Chip LGE 0RJ0000C678 Contact Us For Availability
R570

Resistor,Chip LGE 0RJ0472C678 Contact Us For Availability
R598

Resistor,Chip LGE 0RH8201C622 Contact Us For Availability
R602

RESISTOR CHIP 3.3K 1/10W 5 D. LGE 0RH3301D622 Contact Us For Availability
R612

Resistor,Chip LGE 0RJ5102C478 Contact Us For Availability
R623

Resistor,Chip LGE 0RJ1503C678 Contact Us For Availability
R624

Resistor,Chip LGE 0RJ4702C478 Contact Us For Availability
R626

Resistor,Chip LGE 0RJ1002C478 Contact Us For Availability
R628

Resistor,Chip LGE 0RJ3301C478 Contact Us For Availability
R630

Resistor,Chip LGE 0RJ6201C478 Contact Us For Availability
R633

Resistor,Chip LGE 0RH0222C622 Contact Us For Availability
R634

Resistor,Chip LGE 0RJ1003C678 Contact Us For Availability
R636

Resistor,Chip LGE 0RJ1004C678 Contact Us For Availability
R658

Resistor,Chip LGE 0RJ5103C478 Contact Us For Availability
R659

Resistor,Chip LGE 0RJ1503C478 Contact Us For Availability
R660

Resistor,Chip LGE 0RJ8203C478 Contact Us For Availability
R661

Resistor,Chip LGE 0RJ1803C478 Contact Us For Availability
R662

RESISTOR,CHIP LGE 0RH3301C422 Contact Us For Availability
R667

Resistor,Chip LGE 0RJ1002C678 Contact Us For Availability
R668

Resistor,Chip LGE 0RJ1001C678 Contact Us For Availability
R670

Resistor,Chip LGE 0RJ1802C478 Contact Us For Availability
R703

RESISTOR,CHIP LGE 0RH1002C622 Contact Us For Availability
R786

Resistor,Chip LGE 0RH3303D622 Contact Us For Availability
R798

Resistor,Chip LGE 0RH0331D622 Contact Us For Availability
R900

RESISTOR,FIXED CARBON FILM LGE 0RD1504H632 Contact Us For Availability
R920

RESISTOR,FIX METAL FILM OXIDE LGE 0RS5602K619 Contact Us For Availability
R921

RESISTOR FIXED CARBON FILM LGE 0RD0102F609 Contact Us For Availability
R923

RESISTOR,FIXED METAL LGE 0RS0600K619 Contact Us For Availability
R924

Resistor,Metal Oxide Film LGE 0RS0470K619 Contact Us For Availability
R952

RESISTOR FIXED CARBON FILM KCN LGE 0RD1001F609 Contact Us For Availability
R953

Resistor,Metal Film LGE 0RN1502F409 Contact Us For Availability
R954

RESISTOR FIXED CARBON FILM KCN LGE 0RD2701F609 Contact Us For Availability
R957

Resistor,Metal Film LGE 0RN2001F409 Contact Us For Availability
RC300

Receiver Module LGE EAV61333201 Contact Us For Availability
SPK703

PCB Assembly,Sub LGE EBR84177501 Contact Us For Availability
SPK704

PCB Assembly,Sub LGE EBR84177601 Contact Us For Availability
SW300

Switch,Tact LGE EBF61874701 Contact Us For Availability
T900

Transformer,Switching LGE EBJ60770138 Contact Us For Availability
TH900

Thermistor,NTC LGE EBG43134001 Contact Us For Availability
TH900

Thermistor,NTC LGE EBG61026201 Contact Us For Availability
VR900

Varistor LGE EAF43134201 Contact Us For Availability
WBC901

Filter,Bead LGE EAM56488801 Contact Us For Availability
WBC904

Filter,Bead LGE EAM38769505 Contact Us For Availability
WC633

Capacitor,AL,Chip LGE EAE39330001 Contact Us For Availability
WC708

Capacitor,Ceramic,Ch LGE 0CK103BFD6A Contact Us For Availability
WC721

CAPACITOR,FIXED CERA LGE 0CK106EF56A Contact Us For Availability
WC751

Capacitor,Ceramic,Chip LGE 0CH1562K566 Contact Us For Availability
WC765

Capacitor,Ceramic,Ch LGE 0CC151BK41A Contact Us For Availability
WC766

Capacitor,Ceramic,Chip LGE EAE61081701 Contact Us For Availability
WC774

Capacitor,Ceramic,Chip LGE EAE60364701 Contact Us For Availability
WC779

CAPACITOR,FIXED CERA LGE 0CK105CK56A Contact Us For Availability
WC783

Capacitor,Ceramic,Chip LGE EAE33831901 Contact Us For Availability
WC787

Capacitor,Ceramic,Chip LGE 0CK331DN56A Contact Us For Availability
WC904

Capacitor,AL,Radial LGE EAE63203311 Contact Us For Availability
WC906

Capacitor,Film,DIP,DC LGE EAE63763101 Contact Us For Availability
WC913

Capacitor,Ceramic,Chip LGE 0CH1102K566 Contact Us For Availability
WC914

Capacitor,Ceramic,Chip LGE 0CH4681K416 Contact Us For Availability
WC917

Capacitor,AL,Chip LGE EAE30174501 Contact Us For Availability
WC926

CAPACITOR,FIXED ELEC LGE 0CE108AK610 Contact Us For Availability
WC928

Capacitor,Ceramic,Ch LGE 0CK474DK56A Contact Us For Availability
WC928

Capacitor,Ceramic,Chip LGE EAE60685501 Contact Us For Availability
WC949

Capacitor,Ceramic,Radial,Disc LGE 624-087A Contact Us For Availability
WCM902

Capacitor,Film,Box,X-CAP LGE EAE62887603 Contact Us For Availability
WCM902

Capacitor,Film,Box,X-CAP LGE EAE62887602 Contact Us For Availability
WCN601

Connector,FFC/FPC/PIC LGE 6630X60142K Contact Us For Availability
WCN701

Connector,Wafer LGE 6630VM015A2 Contact Us For Availability
WD702

Diode,Schottky LGE 0DSKE00048A Contact Us For Availability
WD702

Diode,Rectifier LGE EAH61515701 Contact Us For Availability
WD901

Diode,Switching LGE EAH61853601 Contact Us For Availability
WD902

Diode,Rectifier LGE EAH61112901 Contact Us For Availability
WD922

Diode,Schottky LGE EAH62232801 Contact Us For Availability
WD926

Diode,Schottky LGE EAH62095801 Contact Us For Availability
WF901

Fuse,Time Delay LGE EAF62010003 Contact Us For Availability
WFB709

Filter,Bead LGE EAM62151101 Contact Us For Availability
WFL901

Filter,Line Noise LGE EAM62450505 Contact Us For Availability
WFL902

Filter,EMI/Power LGE EAM63110001 Contact Us For Availability
WHS901

Heat Sink LGE MED62751601 Contact Us For Availability
WHS902

Heat Sink LGE MED61841613 Contact Us For Availability
WIC500A

S/W,System Program LGE SAA35932247 Contact Us For Availability
WIC601

IC,Sound/Audio Processor LGE EAN62580901 Contact Us For Availability
WIC602A

S/W,System Program LGE SAA35932248 Contact Us For Availability
WIC701

IC,Audio Amplifier LGE EAN62395902 Contact Us For Availability
WIC704

IC,DC,DC Converter LGE EAN62994601 Contact Us For Availability
WIC705

IC,DC,DC Converter LGE EAN63530002 Contact Us For Availability
WIC706

IC,Voltage Detector LGE EAN38061301 Contact Us For Availability
WIC902

Photo,Coupler LGE EAV61253101 Contact Us For Availability
WIC904

IC,Voltage Reference LGE EAN42695601 Contact Us For Availability
WIC905

IC,Power Driver LGE EAN63427501 Contact Us For Availability
WL705

Coil,Choke LGE EAP62127101 Contact Us For Availability
WL707

Inductor,Wire Wound,Chip LGE EAP63026904 Contact Us For Availability
WL707

Inductor,Wire Wound,Chip LGE EAP63026901 Contact Us For Availability
WL708

Inductor,Wire Wound, LGE EAP32850601 Contact Us For Availability
WL900

Inductor,Wire Wound,Chip LGE EAP62147201 Contact Us For Availability
WLED700

LED,Chip LGE EAV63032801 Contact Us For Availability
WPW901

CONNECTOR (CIRC),WAF LGE 6602V39002A Contact Us For Availability
WPW901

Connector,Wafer LGE 6630VM01502 Contact Us For Availability
WQ704

TR,Bipolar LGE 0TR102009AA Contact Us For Availability
WQ705

TR CHIP KTC3875S-GR-T1(ALG) K LGE 0TR387509AC Contact Us For Availability
WQ708

TR,Bipolar LGE EBK61231501 Contact Us For Availability
WQ901

FET LGE EBK63613301 Contact Us For Availability
WQ901

FET LGE EBK61572401 Contact Us For Availability
WR500

Resistor,Chip LGE 0RJ4701C678 Contact Us For Availability
WR603

Resistor,Chip LGE 0RH0332C622 Contact Us For Availability
WR611

Resistor,Chip LGE 0RJ0332C678 Contact Us For Availability
WR700

Resistor,Chip LGE 0RH0102C622 Contact Us For Availability
WR701

RESISTOR,CHIP LGE 0RH1000C622 Contact Us For Availability
WR702

Resistor,Chip LGE 0RH2702C622 Contact Us For Availability
WR712

Resistor,Chip LGE 0RH0182D622 Contact Us For Availability
WR726

Resistor,Chip LGE 0RJ3301C678 Contact Us For Availability
WR736

Resistor,Chip LGE 0RJ2202C678 Contact Us For Availability
WR740

RH 47K-J 1/16W GVC-F475,F477 LGE 0RH4702C622 Contact Us For Availability
WR763

Resistor,Chip LGE 0RJ1201C478 Contact Us For Availability
WR765

Resistor,Chip LGE 0RJ3302C478 Contact Us For Availability
WR773

Resistor,Chip LGE 0RJ5601C478 Contact Us For Availability
WR774

RESISTOR,METAL GLAZE LGE 0RJ2002C478 Contact Us For Availability
WR777

Resistor,Chip LGE 0RH3302C622 Contact Us For Availability
WR778

Resistor,Chip LGE 0RH1202C622 Contact Us For Availability
WR905

Resistor,Cement LGE EBC32291101 Contact Us For Availability
WR905

Resistor,Cement LGE EBC32291102 Contact Us For Availability
WR906

Resistor,Chip LGE 0RH4703E622 Contact Us For Availability
WR912

Resistor,Chip LGE 0RH1001D422 Contact Us For Availability
WR915

Resistor,Chip LGE 0RH2202D422 Contact Us For Availability
WR919

RESISTOR CHIP LGE 0RH5600D622 Contact Us For Availability
WR920

Resistor,Chip LGE 0RH1803D622 Contact Us For Availability
WR925

Resistor,Chip LGE 0RH3300D622 Contact Us For Availability
WR929

RESISTOR CHIP, 10K 1/10W 1% D LGE 0RH1002D422 Contact Us For Availability
WR943

Resistor,Chip LGE 0RH4701D422 Contact Us For Availability
WR944

RESISTOR CHIP 1.2K 1/10W 5 D. LGE 0RH1201D622 Contact Us For Availability
WR945

Resistor,Chip LGE 0RH1200D622 Contact Us For Availability
WR946

RESISTOR CHIP 22 1/10W 5 D.R/ LGE 0RH0222D622 Contact Us For Availability
WR961

RESISTOR CHIP 47K 1/10W 5 D.R LGE 0RH4702D622 Contact Us For Availability
WSW700

SWITCH,TACT LGE 6600R00004A Contact Us For Availability
WT901

Transformer,Switching LGE EBJ63030301 Contact Us For Availability
WTH901

Thermistor,NTC LGE EBG61045701 Contact Us For Availability
WTH911

Thermistor,PTC LGE EBG61206101 Contact Us For Availability
WV901

Varistor LGE EAF43134202 Contact Us For Availability
WX601

Crystal LGE EAW62583505 Contact Us For Availability
WZD700

Diode,Zener LGE EAH39305801 Contact Us For Availability
WZD901

Diode,Zener LGE EAH61533801 Contact Us For Availability
WZD901

Diode,Zener LGE EAH42410401 Contact Us For Availability
WZD903

Diode,Zener LGE 0DZPH00128A Contact Us For Availability
X500

Crystal LGE EAW62583501 Contact Us For Availability
ZD920

Diode,Zener LGE EAH62753301 Contact Us For Availability
ZD920

Diode,Zener LGE 0DZSE00104A Contact Us For Availability
ZD921

Diode,Zener LGE 0DZGD00064B Contact Us For Availability
ZD921

Diode,Zener LGE 0DZSE00044A Contact Us For Availability
× ![]()





Login and Registration Form
