Model Kenmore 790.47732407 OVEN – Common Parts & Diagrams

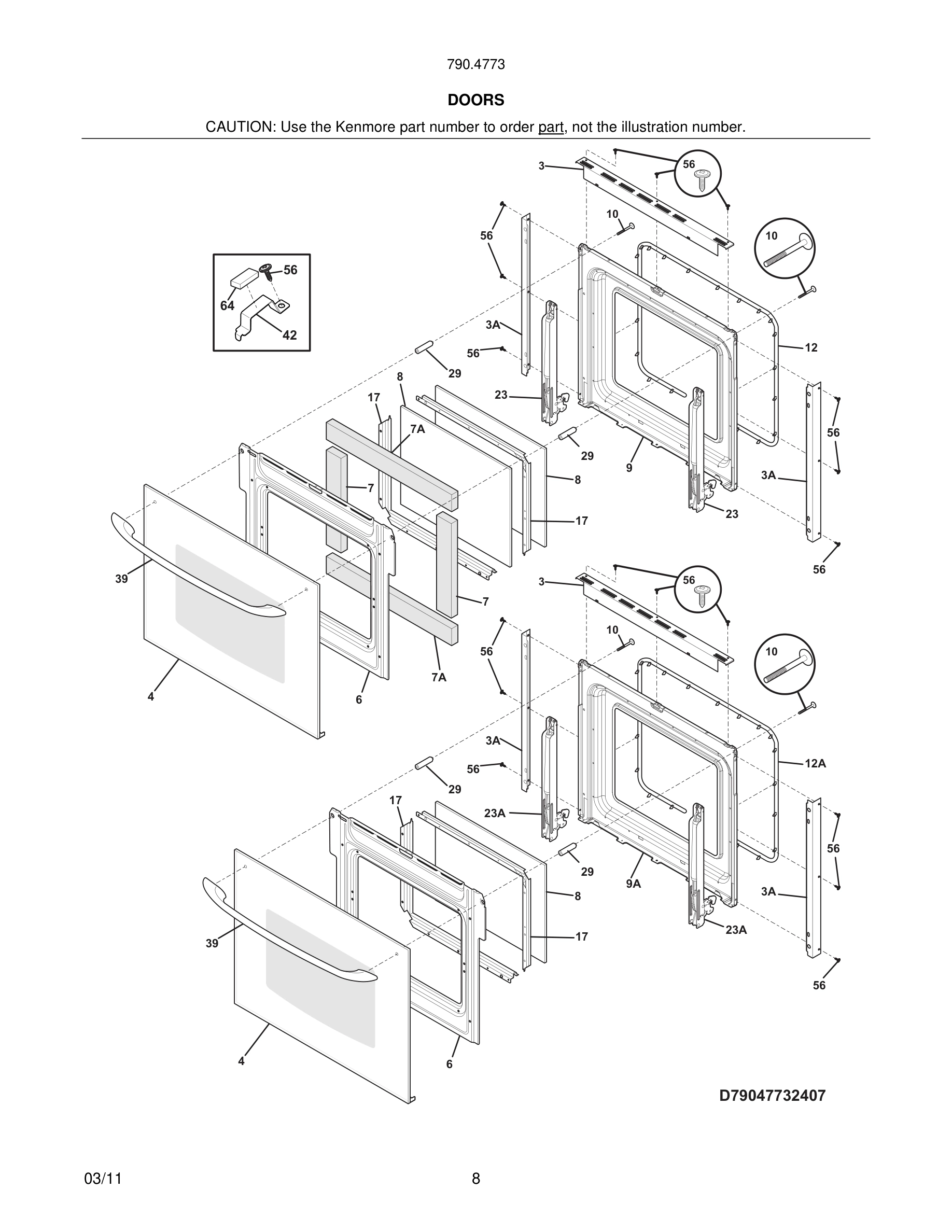

3
Trim, oven door, black, upper
Trim, oven door, black, upper WCI 318260211 Contact Us For Availability
View on Model
3A
Trim, oven door, side, (2)
Trim, oven door, side, (2) WCI 318260401 Contact Us For Availability
View on Model
4
Glass Assy., oven door, black, outer, w/trim
Glass Assy., oven door, black, outer, w/trim WCI 318261361 Contact Us For Availability
View on Model
4
Glass Assy., oven door, white, outer, w/trim
Glass Assy., oven door, white, outer, w/trim WCI 318261359 Contact Us For Availability
View on Model
6
Baffle, door
Baffle, door WCI 318260510 Contact Us For Availability
View on Model
8
Glass, oven door, heat barrier
Glass, oven door, heat barrier WCI 318212200 Contact Us For Availability
View on Model
9
Liner, door, upper oven
Liner, door, upper oven WCI 318259652 Contact Us For Availability
View on Model
9A
Liner, door, lower oven
Liner, door, lower oven WCI 318259654 Contact Us For Availability
View on Model
12
Seal, door, upper oven
Seal, door, upper oven WCI 318053126 Contact Us For Availability
View on Model
12A
Seal, door, lower oven
Seal, door, lower oven WCI 318053324 Contact Us For Availability
View on Model
17
Retainer, light cover
Retainer, light cover WCI 5304400195 Contact Us For Availability
View on Model
17
Spacer, glass, (2)
Spacer, glass, (2) WCI 318264700 Contact Us For Availability
View on Model

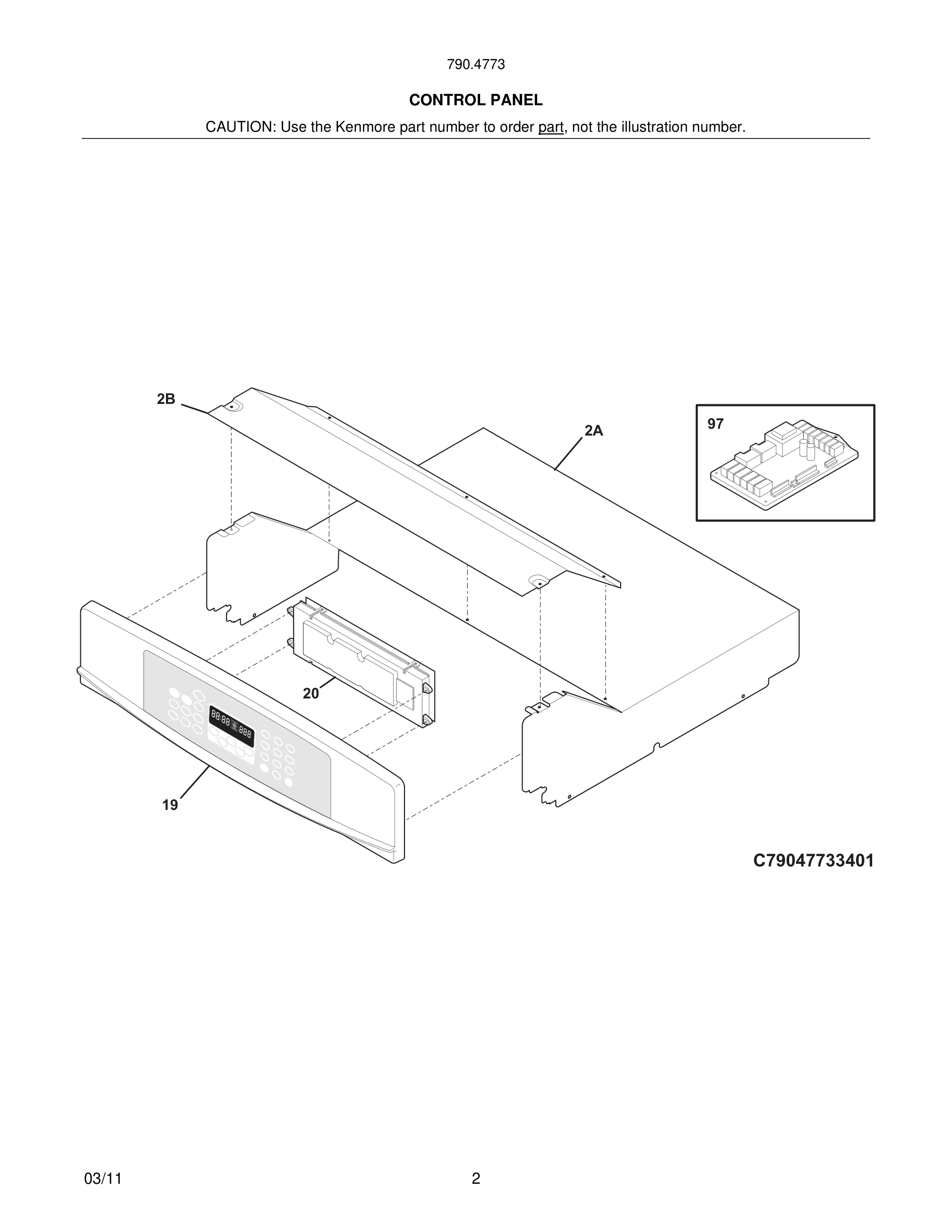

19
Control Panel Assy., glass, white, w/membrane
Control Panel Assy., glass, white, w/membrane WCI 318343000 Contact Us For Availability
View on Model
20#
Control, electronic, ES615W1, dual oven
Control, electronic, ES615W1, dual oven WCI 316443817 Contact Us For Availability
View on Model
23
Hinge, door, lower oven, (2)
Hinge, door, lower oven, (2) WCI 318567108 Contact Us For Availability
View on Model
23A
Hinge, door, lower oven, (2)
Hinge, door, lower oven, (2) WCI 318567102 Contact Us For Availability
View on Model
29
Spacer, door
Spacer, door WCI 318014405 Contact Us For Availability
View on Model
39
Handle, door, black, oven
Handle, door, black, oven WCI 318264400 Contact Us For Availability
View on Model
39
Handle, door, white, oven
Handle, door, white, oven WCI 318264401 Contact Us For Availability
View on Model

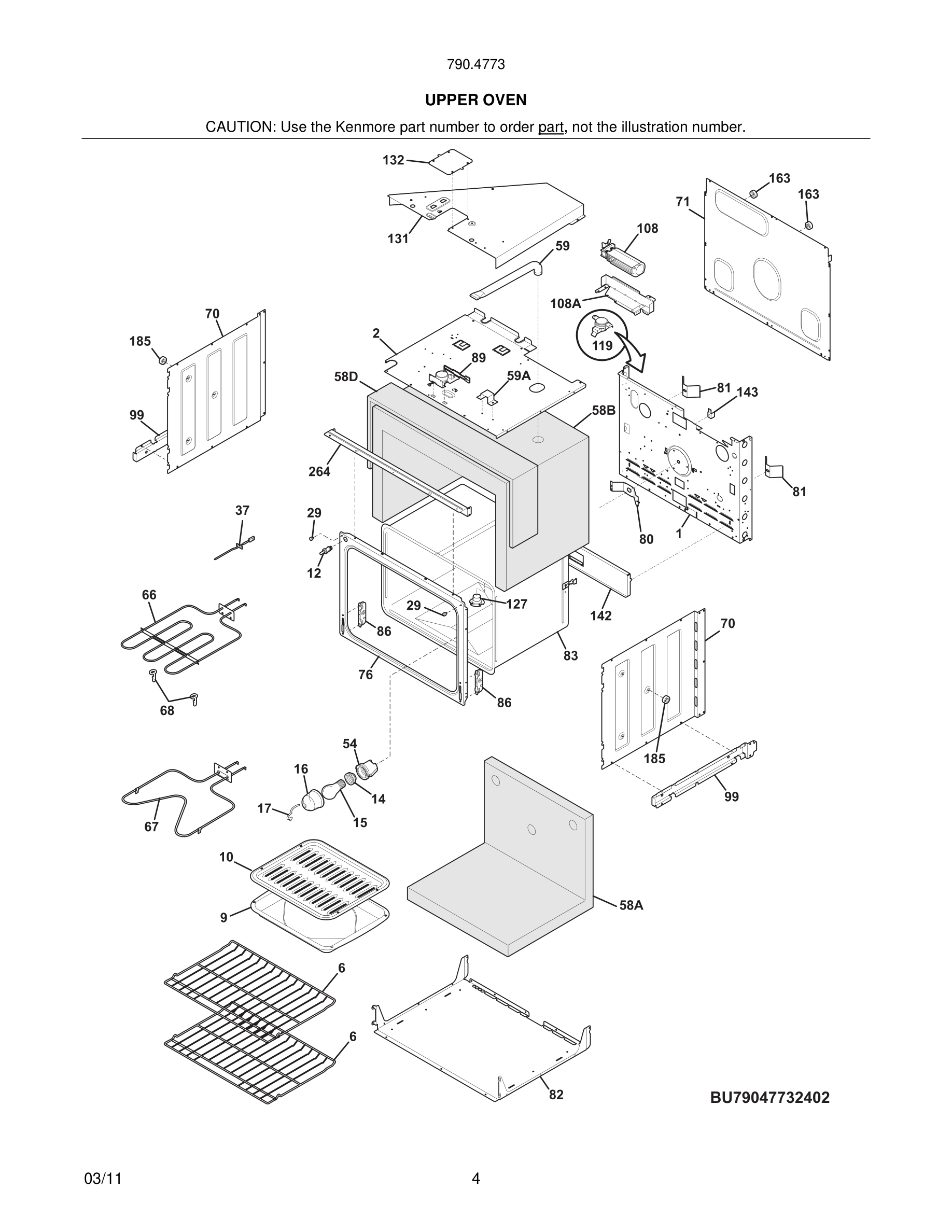

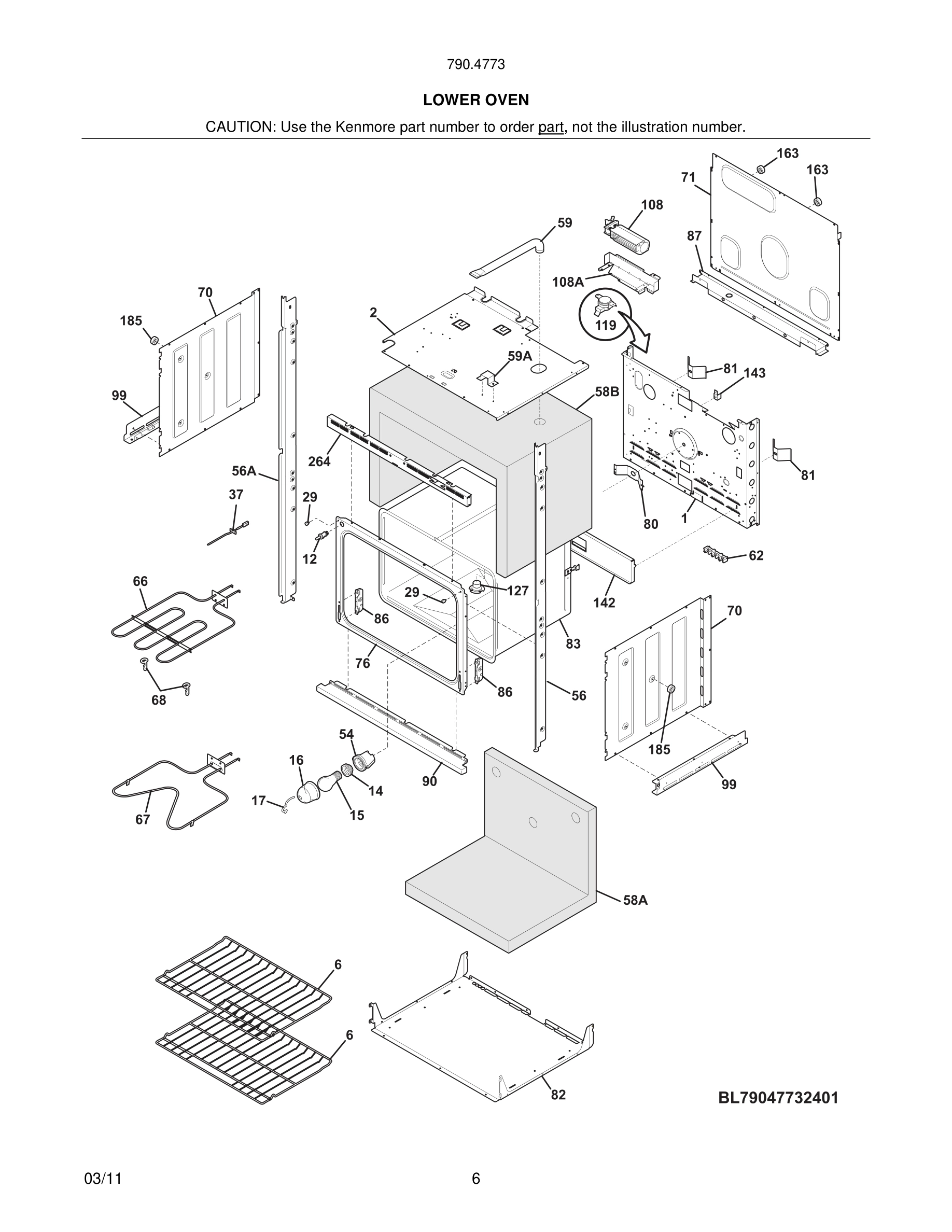

54
Housing, oven light
Housing, oven light WCI 318222400 Contact Us For Availability
View on Model
71*
Bracket, insul. panel
Bracket, insul. panel WCI 318340201 Contact Us For Availability
View on Model
76
Front, oven
Front, oven WCI 318056224 Contact Us For Availability
View on Model
80
Plate, oven mtg
Plate, oven mtg WCI 5303320846 Contact Us For Availability
View on Model
81
Spring, oven
Spring, oven WCI 318192400 Contact Us For Availability
View on Model
82
Shield, insulation, lower
Shield, insulation, lower WCI 318258710 Contact Us For Availability
View on Model
83
Liner, oven assy
Liner, oven assy WCI 318261502 Contact Us For Availability
View on Model
87
Bracket, cable mtg.
Bracket, cable mtg. WCI 318260601 Contact Us For Availability
View on Model
90
Trim, oven front, black, bottom
Trim, oven front, black, bottom WCI 318259711 Contact Us For Availability
View on Model
90
Trim, oven front, white, bottom
Trim, oven front, white, bottom WCI 318259710 Contact Us For Availability
View on Model
108A
Bracket, fan support
Bracket, fan support WCI 318251300 Contact Us For Availability
View on Model
127
Adapter, vent tube
Adapter, vent tube WCI 318317000 Contact Us For Availability
View on Model
142
Deflector
Deflector WCI 318123910 Contact Us For Availability
View on Model
143
Support, wire
Support, wire WCI 318172904 Contact Us For Availability
View on Model
163
Spacer
Spacer WCI 318531703 Contact Us For Availability
View on Model
264
Trim, oven, black, front
Trim, oven, black, front WCI 318257811 Contact Us For Availability
View on Model
